产品标题：HK6030型橡胶炭黑分散度测定仪
- 所属分类：
- 产品型号：橡胶中炭黑的分散度，即炭黑在胶料中的分散状况及分散均匀程度，直接影响橡胶的性能， 如橡胶的扯断强度、撕裂性能、疲劳性能、耐磨耗性能等。因此快速、准确掌握橡胶胶料中炭黑的分散度，对于预测胶料的物性，控制混炼工艺，保证橡胶制品的质量，提高生产效率，节约能源，降低成本都具有重要意义。
- 订购热线：0510-83223658
跟此产品相关的产品
收件单位（TO）： 有限公司 发件人（FROM）：张代成
收件人（ATTN）： 内容（SUBJECT）：报价单
电话：（TEL）： 日期（DATE）：2018-12 -10
手机（Mobile）： 手机（Mobile）：13777667061
传真（FAX）： 页数（PAGE）：第1共 16页
您好!
感谢贵公司对我们的信任和支持，能够为贵公司服务，我们感到非常荣幸，我们将以优质的服务使您满意。根据贵公司所需橡胶碳黑分散度仪的要求，现推荐如下几种方案，敬请参阅!
碳黑仪配置及价格
|
序号 |
产品名称 |
产品型号 |
单价 |
产地 |
|
备注 |
|
1 |
碳黑分散度仪 |
HK6030 |
68000.00 |
HK |
手动标配 |
手动对焦，手动平台，配电脑，带软件打印机，像素为500万， 国产高清光学系统光学系统 |
|
2 |
碳黑分散度仪 |
HK6030 |
88000.00 |
HK |
手动高配 |
手动对焦，手动平台，配电脑，带软件打印机，像素为1000万， 进口高清光学系统光学系统 |
|
3 |
碳黑分散度仪 |
HK6030G |
108000.00 |
HK |
自动标配 |
自动对焦，鼠标自动控制电动平台，配电脑，带软件打印机， 500万像素相机，国产高清光学系统 |
|
4 |
碳黑分散度仪 |
HK6030G |
128000.00 |
HK |
自动高配 |
自动对焦，鼠标自动控制电动平台，配电脑，带软件打印机， 1000万像素进口相机，进口光学系统 |
部分客户名单：
山西恒大化工有限公司 主要生产橡胶碳黑原材料
四川新津腾中重工 主要生产高铁用橡胶减震及汽车零部件
山西太原工学院 主要从事高分子材料研究及分析
江苏常州畅韵工程有限公司 主要从事防水材料研发与生产
上海骆氏企业集团有限公司 主要从事汽车零部件研发与生产
浙江中鼎橡胶有限公司 主要生产橡胶类汽车零部件
安徽世界材新材料有限公司 主要生产绿色再生橡胶、混炼胶新材料及橡塑制品
橡胶碳黑分散度测定仪
HK6030型橡胶炭黑分散度测定仪外形图
一、概述
橡胶中炭黑的分散度，即炭黑在胶料中的分散状况及分散均匀程度，直接影响橡胶的性能， 如橡胶的扯断强度、撕裂性能、疲劳性能、耐磨耗性能等。因此快速、准确掌握橡胶胶料中炭黑的分散度，对于预测胶料的物性，控制混炼工艺，保证橡胶制品的质量，提高生产效率，节约能源，降低成本都具有重要意义。
橡胶炭黑分散度测定仪是根据国际标准 ISO11345、结合数理统计技术、计算机识别及模糊处理技术设计的专用测试仪器，主要用于橡胶中炭黑分散度的测定。仪器采用模块化设计理念，由计算机、光、电、数字转换、检测软件等多系统集成。具有自动分级、图象对比、粒径分析、结果储存和报告打印等功能。仪器外形简洁、操作方便。
橡胶炭黑分散度测定仪可用于硫化胶和混炼胶的实验室检测，也可用于混炼胶的在线检测。
根据大量试验表明，由于硫化胶和混炼胶的性状差别，本仪器对硫化胶炭黑分散度的测定更
准确，而混炼胶的表面性状（粗糙度）可能不仅仅包含未分散的炭黑团块，因此对图像会有影响，所以建议使用者对混炼胶炭黑分散度参考自动分级结果，积累试验数据，建立自己的产品配方标准图库。

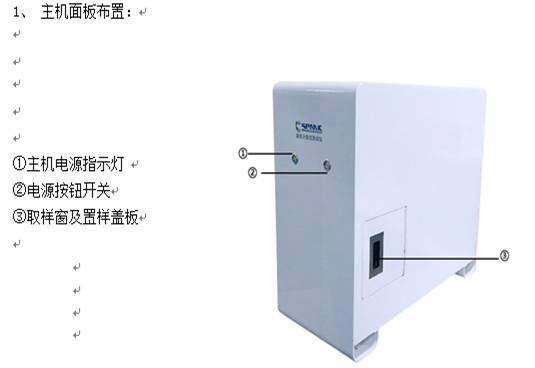

（一）仪器组成
（二）工作原理
橡胶炭黑分散度测定仪的工作原理是：当橡胶（硫化橡胶或混炼胶）被切割时，由于未分散的炭黑聚集体相对于周围橡胶介质来说，具有较高的硬度，会造成切割迹的偏离，致使被切割的表面粗糙不平。一般情况下，未分散的炭黑聚集体越大，切割迹的偏离会越严重，表面粗糙度就越大，反之则小。采用一定角度的光线照射橡胶的被切割表面，如果炭黑在橡胶中的分散较好，则被切割橡胶表面会呈平整、少瑕疵的结构。如果炭黑在橡胶中的分散不好，则在表面会呈现大小不同的凸起团块。根据这些凸起团块的大小和出现的频率，可以表征橡胶中炭黑分散的程度。将胶料表面的这些情况放大后直接反映到显示屏上，并被记录成数字影像。数字影像由计算机进行处理，依据相关的国际标准自动评出炭黑分散度的分散等级（自动分级功能）。也可以与仪器中储存的标准图片或企业制定的标准图片进行直接比较，（图像对比功能）。工作原理图
（三）主要参数
1、主机电脑配置：CY2.4GHZ/256MB DDR/80GB/16X CD-ROM；
２、测试软件：“橡胶炭黑分散度检测系统”，系统适用于WINDOWS98/XP 操作系统；
3、精密级CCD摄像系统：
|
总像素 |
795(水平) × 596(垂直) |
|
扫描系统 |
625行，50场/秒 |
|
同步系统 |
內同步/垂直同步锁定 |
|
水平清晰度 |
600线 |
4、试样窗孔径： 2mm；
5、测试面积： 1.7 mm×1.25 mm；
6、光学放大倍数： 100倍；
7、光源照射角： 30°；
8、图像大小： 4000×3500像素；
9、图像存储格式： BMP；
10、仪器工作电源： 220V ／2A／50Hz。
使用说明
一、安装
主机、显示器、键盘、鼠标按通常计算机所要求的安装方法进行连接，最后连接电源线。
请使用有接地保护的电源。
三、开机
1、按下 主机电源开关，接通主机电源；
2、按下 摄像系统电源开关，接通摄像系统电源；
3、点击屏幕上的“橡胶炭黑分散度检测系统”图标，进入主操作界面。为保证取得稳定的摄像效果，每次接通摄像系统电源后，请先预热10分钟后再进行摄像操作；如果长时间不进行摄像操作请关闭摄像系统电源.
四、试样
1、保持切样刀具及胶垫的清洁，刀片的刃口和表面不得有缺损、污物。对于新换的刀片，应彻底清除表面的油脂。每次切样前宜用丙酮清洁刀片表面。
使用切样刀具时请注意安全。
2、一般情况下，应在标准实验室温度下保存胶样和进行切样操作；
对于过软的混炼胶，可预先进行适当的冷冻处理。
对于含有较多气孔的混炼胶，可先将胶样在105℃、1kPa条件下压缩 5分钟，以除去大部分气孔。
3、将胶样预先切割制成约10mm宽的胶条；
4、一手握切样刀具手柄,另一只手将试样胶条推到刀口下，目测保证胶样的切片厚度在2.5mm（硫化胶）或5mm(混炼胶)左右。用手固定胶样，快速下刀切取试样；
5、试样制取后应保证试样的待测表面新鲜、不被接触和污染，并尽早试验。以避免放置时间过长,造成试验结果的差异。
6、将切好的的试样放入置样盖板凹槽的中间，露出待测表面。
置样盖板上开有两条深度约2mm、宽度分别为2mm和4mm的交叉凹槽，用以放置硫化胶或混炼胶试样。
7、将置样盖板扣于主机的取样窗口，并使仪器内灯光照射的方向与切割试样时刀锋的运动方向相同
8、在“橡胶炭黑分散度检测系统”软件主操作界面，点击 图像采集 键，取像窗口将会出现被测试样表面的图像。缓缓旋动主机左侧的 焦距调节旋钮，直至图像完全清晰。
五、测试
（一）主操作界面
“橡胶炭黑分散度检测系统”主操作界面由控制面板、分级结果显示区、信息输入区、图像采集窗口、参考图片窗口、二值图像窗口、粒径分布图窗口和试验信息表组成。
主操作界面
图像采集：放好试样后，点击控制面板中的 采集图像 键，调节焦距到清晰，点击 捕捉图像 键，图像采集窗口将拍下图像，用于进行自动分级或图片对比。
控制面板
被分级的图片也可以是机内存有的图片：在 图像采集 窗口单击鼠标右键会出现图片选择路径下拉菜单，即可以从机内任一图库调入图片，进行自动分级或图片对比。
1、信息输入：“橡胶炭黑分散度检测系统”在信息输入区提供了胶料名称、胶料编号、胶料类型、混炼日期、试验员和试验日期等信息的输入栏，以方便数据的分类保存和日后的检索。
信息输入区
在进行自动分级操作之前，如果上述信息输入区的信息不完整，系统将给出提示。
2、 自动分级：对于采集的图像或调入的图片，点击 分级 键，“橡胶炭黑分散度检测系统”将自动进行分级，在 数据显示区 给出：炭黑分散度级别、Y值、最大粒径、粒子面积的数值。
数据显示区
同时在 二值图像 窗口、参考图片 窗口、粒径分布图 窗口，显示相应的黑白二值化图像、ISO标准图像和粒径分布图。并在试验信息表记录下此次分级试验的全部信息。
试验信息表
1、图片对比：在 图像采集 窗口、参考图片 窗口、二值图像 窗口、粒径分布图 窗口单击鼠标右键，都会出现图片选择路径下拉菜单，可从仪器系统内调出任一图片，在同一界面对试验图片、标准图片、历史图片和仪器内存储的其它图片进行相互对比。
（二）资料管理界面
资料管理界面显示保存的试验记录数据，可以进行查询、打开、打印记录的操作。界面的上部显示查询结果，包括查询结果的粒子分布图、图像和相关数据信息。界面的下部是查询操作区。
资料管理界面
1、 查询操作：通过 查询 区的复选框按需要选择（可以单条件查询、也可以多条件组合查询） 胶料名称、胶料编号、胶料类型、混炼日期、试验员 和 试验日期等信息查询条件，填写需查询的条件。
查询区
再点击 查询 键。系统将在资料管理界面（列表）显示检索到的符合查询要求的全部结果。
列表
2、 打开记录：通过资料管理界面右下部的选择键，在资料管理界面（列表）中选择需要显示的查询结果，系统将在界面的上部显示其内容，包括粒子分布图、图像和相关数据信息。
选择键
1、 打印记录：对于打开的记录，点击 打印 键，系统将打印选定的试验记录,包括粒子分布图、图像和相关数据信息。
2、 删除记录：通过资料管理界面右下部的选择键，在资料管理界面（列表）中选择需要删除的记录,点击 删除 键，系统将在资料管理界面（列表）中删除该记录。
注意：该操作是不可恢复的。
六、维护
由于仪器主机机箱内装有精密光学元件，运输中应避免剧烈大幅度震动，安装时应小心轻放，切勿倒置。
1、本仪器应放置在通风、干燥的环境中使用。避免强烈日光的照射，避免灰尘、避免酸、碱及腐蚀性物品的污染，避免强磁场、强电场干扰。
2、从较低温度进入室温状态时，不要立即开机，应等其温度和室温平衡后才开机，以免损坏；
3、本仪器使用中如遇系统不能正常工作的情况时，请通知我们的服务工程师或在服务工程师的指导下使用进行恢复。为保证仪器的正常工作，请勿将本仪器用于任何其他用途；
4、本仪器出厂前均经严格的调试和检验，请勿拆装仪器的任何部分。遇有故障或其他问题，请及时与本仪器的维修服务部门取得联系，销售服务热线400-881-8610。
